別墅無線網絡從搭建到施工詳細過程

墅無線覆蓋一直被很多弱電VIP技術群里面朋友所問起，因?yàn)檫@個確實應用的非常多，這里面有篇文章推薦給大家，對別墅無線網絡搭建比較詳細，我們一起了解下。

以一個別墅項目實際的講一講別墅的無線網絡系統的設計及施工，這個別墅是3層的別墅，設備的話可以根據自己的情況選擇高中低端的產品。

就是如圖上這樣的一棟別墅，有3層樓，大概房間有客廳，餐廳，幾個臥室等等。

為了滿足這種別墅的客戶需求，我們的網絡構架也必須符合高要求的使用情況，千兆的局域網絡肯定是必須的，現在電信的光纖網絡都可以200M的帶寬，如果家里的內網還達不到1000M，那么未來幾年肯定就會被淘汰。

整個網絡數據的核心交換層是千兆的，那么我們?cè)诖嘶A(chǔ)上做的高清視頻點播，或是NAS存儲，無線網絡WiFi的覆蓋就完全沒有問題，還可以為將來的使用留下冗余空間。

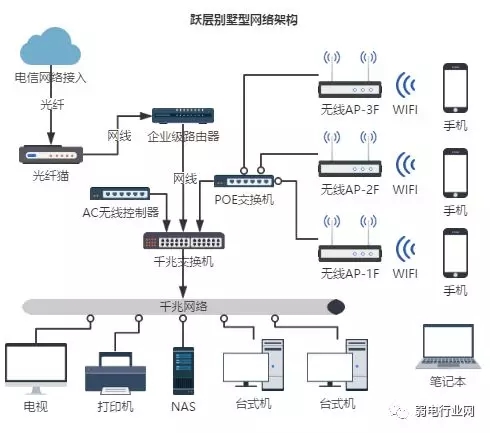

一、網絡系統的設計架構

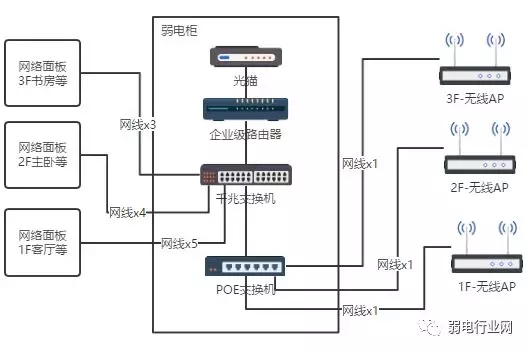

在躍層別墅型的網絡系統中，核心網絡的出口路由器跟千兆交換機都十分重要，所以一般都采用企業級的網絡產品，穩定性及性能都比家用級的好很多。無線網絡全部采用專業的無線AP進行網絡覆蓋，通過POE交換機直接用網線供電，安裝在吊頂內或空調檢修口處，通過AC無線控制器可以統一管理無線AP，實現網絡的漫游功能，穩定性也非常高。特別注意的是這里面設備從路由器，交換機，包括AP的POE交換機全部都是采用千兆的網絡設備。

本方案主路由采用企業級的路由器，性能強悍，功能強大，穩定性非常高，多WAN口的設計可以提供多個外網連接，某些型號還可以實現多條網絡聚合，上網速度翻倍。

主交換機采用非網管型的千兆交換機，能滿足大型數據傳輸?shù)姆€(wěn)定高速傳輸要求，無論是NAS存儲數據還是播放高清電影完全無壓力。無線網絡覆蓋全部采用千兆網絡的專業無線AP, 采用6類網線直接接到千兆POE交換機，不需要另外連接電源，無論是無線WIFI信號的覆蓋范圍，還是數據傳輸?shù)姆€(wěn)定性，都比無線路由器改成AP模式使用要好的多，并且能實現WIFI信號的無線漫游功能，不必在多個AP之間來回切換信號，造成信號的不穩定連接。某些品牌的AP更是可以實現軟件AC管理，免去了AC控制器的費用。

二、網絡系統的布線施工

1、確定弱電柜的位置

別墅房型比較大，房間也非常多，網絡的端口比較多，系統也會比較復雜，所以別墅業主需要單獨設置弱電間，配置弱電機柜來安裝大型網絡弱電設備。

這個別墅單獨設置了一間小房間做了弱電機房，所有的弱電網絡線都通過弱電橋架引入弱電機柜的位置，圖上還有背景音樂的音響線，后面還有電信的光纖以及華數的有線電視線全部引入這個位置。

2、確定網絡的點位

這個網絡的點位就分為每個房間的固定網絡面板的點位以及無線AP放置的點位。

雖然現在上網都以無線網絡為主，但是為了確保網絡的穩定與可靠我們?cè)谘b修前期必須要預埋好各個房間的有線網絡點位，確保每個主要的房間有網線的接入，以方便日后的無線網絡接入或是有線網絡設備的接入。也防止出現有些房間有網絡覆蓋死角，這樣就可以通過墻面的網絡插座進行小范圍的網絡覆蓋。

a、有線網絡面板的點位確定：

別墅房間非常多，網絡面板的點位可以根據日常的設計安排，主要確保每個大的房間能預留一個網絡節點，比如客廳的沙發后面，臥室的床頭柜背面或是電視墻的背面，像是書房或是電視的這樣的地方可以做一個雙網絡的面板，為NAS網絡存儲跟網絡點播做有線的網絡預留，才能發揮這些設備的最大使用效率。

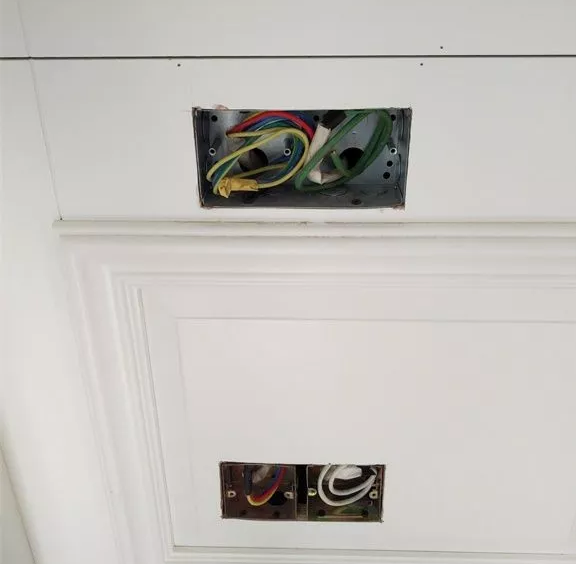

如圖，這是在主臥床頭柜的位置預留了一個電源插座跟一個網絡面板，如果這個房間網絡AP覆蓋出現死角，覆蓋信號不穩定，那么就可以通過這個有線面板擴展出無線信號，做個雙保險。

b、無線網絡AP的點位確定：

這個別墅二層的無線AP網絡點位圖，圖上標的AP的方塊就是無線AP的網絡點位，這一層放了4個無線AP點位，基本完全滿足信號的覆蓋使用，你可以根據自己家的空間情況合理安排AP的點位，一個是要考慮水泥墻的對信號的遮擋，二是房間的結構。

這些位置有個特點就是全部跟隨每個房間的中央空調檢修口走，我們會把AP設備全部放在空調檢修口的吊頂上，一是比較美觀，看不見這個AP設備，二是方便以后的檢修更換。有人說吊頂會影響信號的覆蓋，據我自己的測試觀察，一般的家庭石膏吊頂對信號的影響非常小，沒有必要明裝，而且別墅客戶對裝修的美觀更在意。

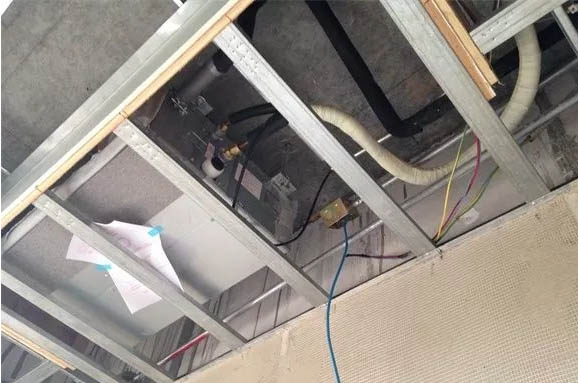

如圖，藍色的6類網線放在了這個房間的空調檢修口旁邊，網線盡量放長一些，方便以后的位置調整。

3、網絡布線施工

很多朋友其實對裝修的布線施工不是很懂，對這方便也沒有很關系，都是交由裝修電工或是項目經理去管理；要是碰到負責的電工那是很走運，要是碰到有些不負責任的電工你又不懂的話以后只有哭的份了，這里不講很專業的施工布線要點，只說一些很重要也是很容易發現的問題，只要大家稍微關注一下就可以把這個問題處理好。

1、 預埋管線一定要穿管施工，不管是PVC塑料管，還是KGB金屬管，總之所有的線一定要穿管。這個是施工規范強制要求的。一般別墅的裝修都比較規范，這個問題不太可能會出線。
2、強弱電線一定要分開穿管，否則強電220V電線會干擾弱電信號，最好是之間相隔20cm。正規的裝修公司強弱電的線都是穿不同顏色的PVC管，方便區分是弱電線還是強電線。

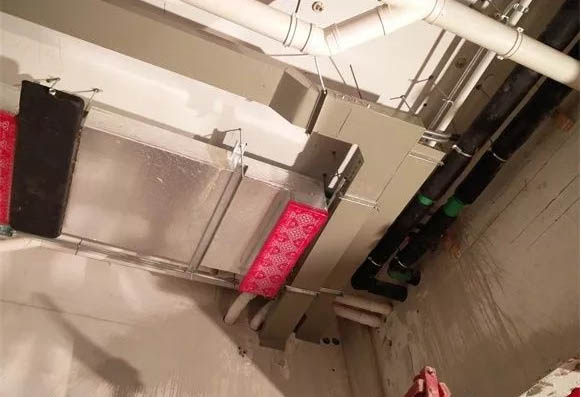

如圖，正規的別墅裝修施工強電及弱電都單獨走橋架的，一個是強電橋架，一個是弱電橋架。

3、網線的選擇

線材的選擇非常多，品牌，質量都大不相同，市面上常見的網線主要有超五類網線（CAT 5e）和六類網線（CAT6），還有屏蔽（STP）與非屏蔽（UTP）之分，一般家用都是采用非屏蔽的。

一般百兆網都用的五類線和超五類線。千兆網至少要用超五類線，但主要用的是六類線。六類線的特點是線中間有個十字骨架，這樣把4組線分開。六類線線徑會比五類線粗一點。

以后的主流應用都是千兆網絡，所以建議選購線材的時候還是以6類線為主，傳輸效率比5類線要好很多，不至于以后想提速提不起來，線埋在墻里裝修好以后基本就動不了。特別注意的是不要貪便宜買的線不是純銅的，有些網線是銅包鋁的，此類網線在鋁線外面電鍍了一層銅，傳輸效果差不說，線芯特別容易折斷，不如純銅的線韌性特別好。記住一點，買來的網線自己看一下，好不好能看出來的。


三、網絡設備的選購及安裝

網絡設備可以根據自己的喜好，預算自行選擇，常見的品牌華為，H3C、華三等等。我建議別墅使用企業級的產品，價格稍微貴一些，但是設備的穩定性及專業性會高很多。這個別墅項目有線網絡使用的是Cisco思科的企業級的網絡設備，價格還是蠻貴的，專業穩定性也都非常好。

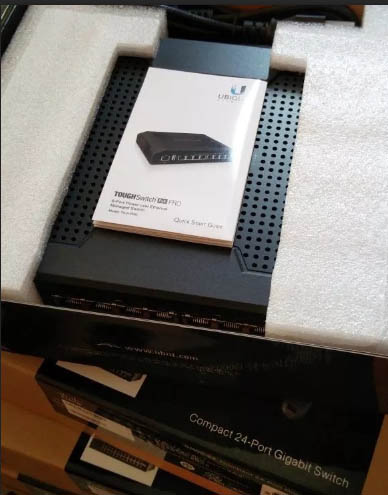

無線網絡使用的美國的UBNT品牌，他家的無線無線AP對于專業廠商來說性價比非常高，控制管理也很方便，而且無需硬件AC控制器，使用電腦軟件管理。
最后網絡線路全部放好后，買個弱電機柜把網絡設備全部安裝到設備機柜上，再找專業的弱電師傅排線，做水晶頭，安裝調試設備。
這是最后完成時的機柜，有監控顯示器，Control4智能控制主機，NAS網絡存儲，路由器，交換機，背景音樂主機，機頂盒，光貓等設備。
當然，如果你設備沒那么多，可以放這么一個小的機柜就適合你的使用需求了，還可以放一臺NAS在機柜里。
